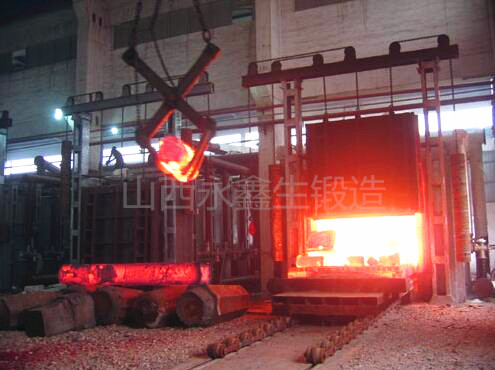

不銹鋼鍛件的鍛前加熱可以用電爐，也可以用火焰爐。生產(chǎn)中多用火焰爐。對于奧氏體不銹鋼，爐氣應(yīng)保持中性或微氧化性，一面產(chǎn)生滲碳造成晶間腐蝕；對于馬氏體不銹鋼，不可以采用過分氧化氣氛，以免引起嚴總脫碳。

       在700-800℃以下，不銹鋼的熱導(dǎo)率比較小，因此不銹鋼鍛造需要加熱時間長。鐵素體不銹鋼加熱到高溫時晶粒長大傾向嚴重，造成較大脆性，馬氏體不銹鋼在高溫下氧化、脫碳特別嚴重，他們都要求盡量縮短在高溫下的加熱時間。所以這兩類鋼以及直徑或厚度超過100mm的奧氏體不銹鋼，一般采用兩階段加熱：先緩慢加熱到850℃，然后快速加熱到始鍛溫度。

       對于直接投入高溫爐中加熱的毛坯，從入爐算起，加熱時間按2mm/min計算；對于分成兩段加熱的毛坯，預(yù)熱階段時間按2mm/min計算，后一階段加熱時間按3mm/min計算。

       對于精密鍛件或小余量的重要鍛件，加熱前應(yīng)在毛坯表面涂一層玻璃潤滑劑，然后在加熱。玻璃潤滑劑的配置一般按57%的玻璃、3%的粘土和40%的水。

       含鎳量較高的不銹鋼必須采用不含硫的燃料加熱，因硫滲入鋼中與鎳形成低熔點硫化物及共晶體分布在晶界上，高溫鍛時會產(chǎn)生晶間裂紋。
