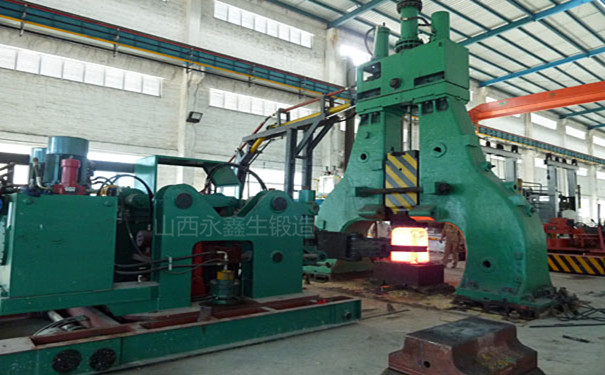

不銹鋼鍛件（馬氏體）鍛造溫度選擇及加熱要求：

鍛造溫度選擇：

    馬氏體不銹鋼鍛件加熱溫度不宜太高，過高組織會出現(xiàn)δ鐵素體，使鋼的塑性下降，且易在兩相界面產(chǎn)生裂紋。因此馬氏體不銹鋼鍛件的始鍛溫度一般為1100~1150℃。終端溫度不宜太低，若溫度過低，鋼的塑性下降較大，易產(chǎn)生鍛造裂紋。因此終鍛溫度因含碳量而異，高碳的取925℃，低碳的取850℃，均應(yīng)高于鋼的同素異構(gòu)轉(zhuǎn)變溫度。

加熱要求：

       馬氏體不銹鋼鍛件的導(dǎo)熱性差，為防止坯料開裂，在實(shí)際生產(chǎn)中，坯料的入爐溫度應(yīng)低于400℃。同時，850℃前應(yīng)緩慢加熱，之后才能快速加熱到始鍛溫度。  鍛件在高溫區(qū)停留時間不宜過長，否則易造成嚴(yán)重過氧化、元素貧化和晶粒粗化，具體可按鍛壓手冊P217表2-3-15選擇，一般不少于10~20min。

文章原創(chuàng)如需轉(zhuǎn)載請注明永鑫生鍛件廠提供！
