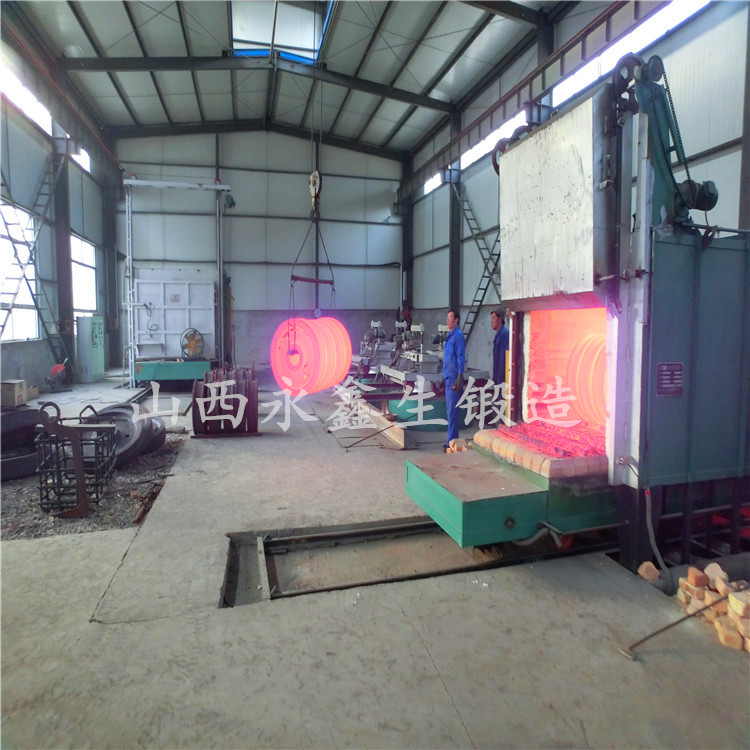

馬氏體不銹鋼鍛件冷卻后應(yīng)及時(shí)進(jìn)行軟化退火處理（680℃~780℃保溫2~4h），以消除內(nèi)應(yīng)力，降低硬 度，便于機(jī)械加工。

 馬氏體不銹鋼鍛件使用前需經(jīng)淬火（980℃~1050℃）+回火處理，因各類零件對(duì)性能的要 求不同，回火加熱溫度不完全相同。1Cr13、2Cr13鋼需在高溫（660~790℃）回火后使用；3Cr13、4Cr13及9Cr18鋼需低溫（200~300℃）回火后使用。

 為防止產(chǎn)生龜裂（應(yīng)力腐蝕裂紋），鍛件酸洗必須安排在回火處理之后。
